7segmenti

introduzione

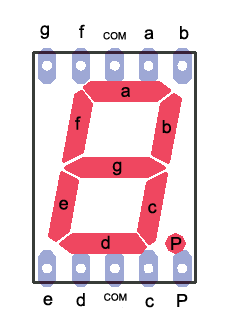

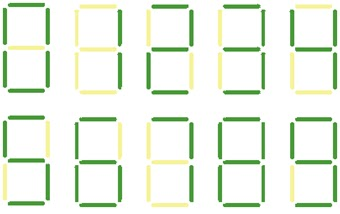

Sul display a 7 segmenti facciamo comparire i numeri. Dobbiamo costruirli uno per uno con i vari segmenti.
Arduino

Sul pannello magazzino c'è lo strumento proprio del diplay a sette segmenti, che mi aggiunge i sette led tutti insieme. Qui non ho lo ho usato, ma ho considerato semplicemente sette led come se fossero distinti. E' la stessa cosa. Si può quindi azionare un qualsiasi display a segmenti o matrice, come per esempio il display a 17 segmenti Arduino

algoritmo

attrezzaggio

slot 1

_segA

slot 2

_segB

slot 3

_segC

slot 4

_segD

slot 5

_segE

slot 6

_segF

slot 7

_segG

slot 0

_punto

variabili

X=0

ciclo

SPEGNI (0 Volt) spegni

_segA

SPEGNI (0 Volt) spegni

_segB

SPEGNI (0 Volt) spegni

_segC

SPEGNI (0 Volt) spegni

_segD

SPEGNI (0 Volt) spegni

_segE

SPEGNI (0 Volt) spegni

_segF

SPEGNI (0 Volt) spegni

_segG

scrivi l'input della seriale nella variabile X

SE ACCADE CHE X è uguale a 1

ACCENDI (5 Volt) accendi

_segB

ACCENDI (5 Volt) accendi

_segC

SE ACCADE CHE X è uguale a 3

ACCENDI (5 Volt) accendi

_segA

ACCENDI (5 Volt) accendi

_segB

ACCENDI (5 Volt) accendi

_segG

ACCENDI (5 Volt) accendi

_segC

ACCENDI (5 Volt) accendi

_segD

SE ACCADE CHE X è uguale a 4

ACCENDI (5 Volt) accendi

_segF

ACCENDI (5 Volt) accendi

_segG

ACCENDI (5 Volt) accendi

_segB

ACCENDI (5 Volt) accendi

_segC

SE ACCADE CHE X è uguale a 5

ACCENDI (5 Volt) accendi

_segA

ACCENDI (5 Volt) accendi

_segF

ACCENDI (5 Volt) accendi

_segG

ACCENDI (5 Volt) accendi

_segC

ACCENDI (5 Volt) accendi

_segD

SE ACCADE CHE X è uguale a 6

ACCENDI (5 Volt) accendi

_segA

ACCENDI (5 Volt) accendi

_segF

ACCENDI (5 Volt) accendi

_segG

ACCENDI (5 Volt) accendi

_segC

ACCENDI (5 Volt) accendi

_segD

ACCENDI (5 Volt) accendi

_segE

SE ACCADE CHE X è uguale a 7

ACCENDI (5 Volt) accendi

_segA

ACCENDI (5 Volt) accendi

_segB

ACCENDI (5 Volt) accendi

_segC

SE ACCADE CHE X è uguale a 8

ACCENDI (5 Volt) accendi

_segA

ACCENDI (5 Volt) accendi

_segB

ACCENDI (5 Volt) accendi

_segC

ACCENDI (5 Volt) accendi

_segD

ACCENDI (5 Volt) accendi

_segE

ACCENDI (5 Volt) accendi

_segF

ACCENDI (5 Volt) accendi

_segG

SE ACCADE CHE X è uguale a 9

ACCENDI (5 Volt) accendi

_segF

ACCENDI (5 Volt) accendi

_segG

ACCENDI (5 Volt) accendi

_segA

ACCENDI (5 Volt) accendi

_segB

ACCENDI (5 Volt) accendi

_segC

ACCENDI (5 Volt) accendi

_segD

SE ACCADE CHE X è uguale a 0

ACCENDI (5 Volt) accendi

_segA

ACCENDI (5 Volt) accendi

_segB

ACCENDI (5 Volt) accendi

_segC

ACCENDI (5 Volt) accendi

_segD

ACCENDI (5 Volt) accendi

_segE

ACCENDI (5 Volt) accendi

_segF

attendi 2000 millisecondi

programma

apri il programma

Arduino

inizia il laboratorio

codice Arduino

//programma: 7segmenti

//******* pin ********
const int pin_segA=1;//pin del _segA
const int pin_segB=2;//pin del _segB
const int pin_segC=3;//pin del _segC
const int pin_segD=4;//pin del _segD
const int pin_segE=5;//pin del _segE
const int pin_segF=6;//pin del _segF
const int pin_segG=7;//pin del _segG
const int pin_punto=0;//pin del _punto

//******* dichiarazioni ********
int X=0;//dichiara la variabile

//********** ciclo **********
 static void Main(){

	WriteSlot(pin_segA,0); // accendi/spegni
	WriteSlot(pin_segB,0); // accendi/spegni
	WriteSlot(pin_segC,0); // accendi/spegni
	WriteSlot(pin_segD,0); // accendi/spegni
	WriteSlot(pin_segE,0); // accendi/spegni
	WriteSlot(pin_segF,0); // accendi/spegni
	WriteSlot(pin_segG,0); // accendi/spegni
	X=Serial.read();
	if(X==1){
	WriteSlot(pin_segB,1000); // accendi/spegni
	WriteSlot(pin_segC,1000); // accendi/spegni
		}
	if(X==3){
	WriteSlot(pin_segA,1000); // accendi/spegni
	WriteSlot(pin_segB,1000); // accendi/spegni
	WriteSlot(pin_segG,1000); // accendi/spegni
	WriteSlot(pin_segC,1000); // accendi/spegni
	WriteSlot(pin_segD,1000); // accendi/spegni
		}
	if(X==4){
	WriteSlot(pin_segF,1000); // accendi/spegni
	WriteSlot(pin_segG,1000); // accendi/spegni
	WriteSlot(pin_segB,1000); // accendi/spegni
	WriteSlot(pin_segC,1000); // accendi/spegni
		}
	if(X==5){
	WriteSlot(pin_segA,1000); // accendi/spegni
	WriteSlot(pin_segF,1000); // accendi/spegni
	WriteSlot(pin_segG,1000); // accendi/spegni
	WriteSlot(pin_segC,1000); // accendi/spegni
	WriteSlot(pin_segD,1000); // accendi/spegni
		}
	if(X==6){
	WriteSlot(pin_segA,1000); // accendi/spegni
	WriteSlot(pin_segF,1000); // accendi/spegni
	WriteSlot(pin_segG,1000); // accendi/spegni
	WriteSlot(pin_segC,1000); // accendi/spegni
	WriteSlot(pin_segD,1000); // accendi/spegni
	WriteSlot(pin_segE,1000); // accendi/spegni
		}
	if(X==7){
	WriteSlot(pin_segA,1000); // accendi/spegni
	WriteSlot(pin_segB,1000); // accendi/spegni
	WriteSlot(pin_segC,1000); // accendi/spegni
		}
	if(X==8){
	WriteSlot(pin_segA,1000); // accendi/spegni
	WriteSlot(pin_segB,1000); // accendi/spegni
	WriteSlot(pin_segC,1000); // accendi/spegni
	WriteSlot(pin_segD,1000); // accendi/spegni
	WriteSlot(pin_segE,1000); // accendi/spegni
	WriteSlot(pin_segF,1000); // accendi/spegni
	WriteSlot(pin_segG,1000); // accendi/spegni
		}
	if(X==9){
	WriteSlot(pin_segF,1000); // accendi/spegni
	WriteSlot(pin_segG,1000); // accendi/spegni
	WriteSlot(pin_segA,1000); // accendi/spegni
	WriteSlot(pin_segB,1000); // accendi/spegni
	WriteSlot(pin_segC,1000); // accendi/spegni
	WriteSlot(pin_segD,1000); // accendi/spegni
		}
	if(X==0){
	WriteSlot(pin_segA,1000); // accendi/spegni
	WriteSlot(pin_segB,1000); // accendi/spegni
	WriteSlot(pin_segC,1000); // accendi/spegni
	WriteSlot(pin_segD,1000); // accendi/spegni
	WriteSlot(pin_segE,1000); // accendi/spegni
	WriteSlot(pin_segF,1000); // accendi/spegni
		}
	PausaMS(2000);//attendi

}

// ------------------------------------------------------------------------------------------------
//  Questa funzione viene chiamata 20 volte al secondo
//  Tutte le visualizzazioni dei dati nei controlli della finestra principale devono avvenire qui
//  Se si devono leggere o scrivere i valori degli pin con grande frequenza e' bene farlo qui
//  Niente PAUSE qui dentro, solo esecuzioni piu' rapide possibile
// ------------------------------------------------------------------------------------------------
static void EseguiVentiVolteAlSecondo(){

}
// ################################################################
//  LA GESTIONE SEMPLIFICATA FINISCE QUI
//  MODIFICARE LA PARTE SEGUENTE CON ATTENZIONE
// ################################################################
static Form Form1;
static MemoryMappedFile MMF1;
static Timer Timer1;
static System.Threading.Thread objThread;
static void Main(String[] pars){
if (Form1 != null) return;	Form1 = new Form();	Application.EnableVisualStyles();
	Form1.SuspendLayout();
Form1.Text = "Theremino Script - 7segmenti";
 Form1.ClientSize = new Size(400, 80);
Form1.MinimumSize = Form1.Size;
Form1.StartPosition = FormStartPosition.CenterScreen;
Form1.ResumeLayout();	Form1.PerformLayout();	Form1.Show();
	MMF1 = new MemoryMappedFile("Theremino1", 4080);
	Timer1 = new Timer();	Timer1.Tick += new EventHandler(Timer1_Tick);
	Timer1.Interval = 50;	Timer1.Start();
	StartThread();	while(Form1.Visible){Application.DoEvents();
 System.Threading.Thread.Sleep(10);	}}
static void WriteSlot(Int32 pinNumber, float Value){
	MMF1.WriteSingle(pinNumber * 4, Value);}
static float ReadSlot(Int32 pinNumber){	float v = MMF1.ReadSingle(pinNumber * 4);
if (Single.IsNaN(v)) v = 0;	return v;}
static void StartThread(){	objThread = new System.Threading.Thread(ExecuteThread);
	objThread.IsBackground = true;
	objThread.Priority = System.Threading.ThreadPriority.AboveNormal;
	objThread.Start();}
static void ExecuteThread(){	while (true)	{		Main();		PausaMS(1);	}}
static void PausaMS(Int32 mS){	System.Threading.Thread.Sleep(mS);}
static void Beep(){	System.Media.SystemSounds.Beep.Play();}
static void Timer1_Tick(Object myObject,EventArgs myEventArgs){
	EseguiVentiVolteAlSecondo();
}

//codice creato con
//www.mastrohora.it

copia/incolla in Arduino

collegamenti elettrici

qui il file Fritzing
